VISUALIZACIÓN DE FIGURAS EN EL ESPACIO EJERCICIOS RESUELTOS PDF

El objetivo del aprendizaje será adquirir conocimientos básicos generales en el trazado de vistas

VISTA DE UN SÓLIDO
Se denomina vistas de un sólido a las proyecciones ortogonales del sólido sobre un plano.

VISIBILIDADES
De acuerdo a las normas del dibujo técnico, las líneas visibles se dibujan con trazo continuo y las líneas no visibles con trazo discontinuo.
Existen tres vistas principales:

HORIZONTAL:
Es la vista superior del sólido. se determina cuando el objeto se visualiza desde encima de el.

FRONTAL:
Se determina cuando el objeto se visualiza desde frente de el.

PERFIL:
Llamado también vista lateral. Se determina cuando el objeto se visualiza desde la derecha de el.

DEPURADO:
Es la representación de las tres vistas en un solo plano.
PROBLEMAS RESUELTOS
PREGUNTA 1 :

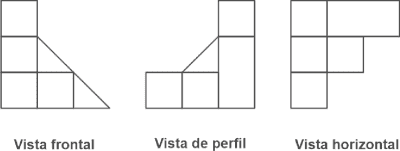

Se tiene las vistas horizontal, frontal y perfil derecho, de un poliedro de volumen máximo, como se muestra en la figura. ¿ Cuántas caras tiene dicho poliedro?
A) 9
B) 7
C) 10
D) 8
RESOLUCIÓN :
Rpta. : "C"
PREGUNTA 2 :

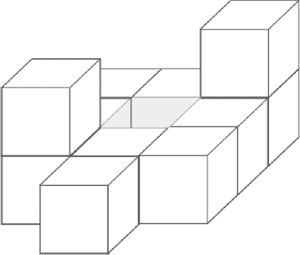

El sólido que se representa en la figura tiene once cubitos idénticos pegados entre sí. Si el sólido se sumerge completamente en un recipiente con pintura roja, ¿ cuántas caras de los cubitos, en total, quedan pintadas de color rojo?
A) 43
B) 41
C) 42
D) 44
RESOLUCIÓN :
Rpta. : "D"
PREGUNTA 3 :

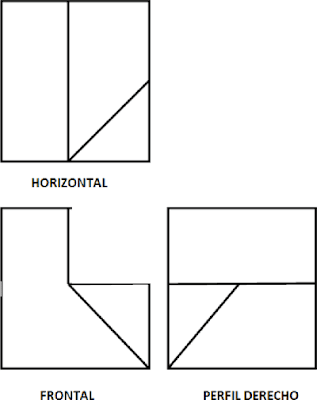

En la figura se muestra las vistas: horizontal, frontal y de perfil derecho, de un poliedro de volumen máximo construido de madera. Halle el número de caras del sólido generado.
A) 9
B) 10
C) 11
D) 7
RESOLUCIÓN :
Rpta. : "A"
PREGUNTA 4 :
Carlos arma un equipo electrónico y se da cuenta de que falta una pieza metálica pequeña. Siguiendo el manual que ofrece las vistas horizontal, frontal y de perfil derecho de esta pieza, tal como muestra la figura adjunta, decide diseñarla. Si dicha pieza es de volumen máximo, determine el número de sus caras.
A) 12
B) 13
C) 15
D) 14
RESOLUCIÓN :
Rpta. : "D"
PREGUNTA 5 :
En la figura se muestra las vistas: horizontal, frontal y de perfil derecho, de un poliedro de volumen máximo. ¿Cuántas caras tiene dicho sólido generado?
A) 14
B) 15
C) 17
D) 16
RESOLUCIÓN :
Rpta. : "C"
PREGUNTA 6 :
Lenin está armando, pieza por pieza, el motor de un auto y se da cuenta de que falta una pieza metálica. Así, decide construirla, pero para ello solo tiene tres vistas; horizontal, frontal y de perfil derecho, tal como se muestra en las figuras adjuntas. Si la pieza metálica a construir es un sólido de volumen máximo, determine el número de caras de dicha pieza.
A) 11
B) 14
C) 12
D) 13
RESOLUCIÓN :
Rpta. : "C"
PREGUNTA 7 :
Los hermanos Pa y Pe juegan a encontrar la cantidad de caras que se pueden contar en el sólido del cual se muestran tres vistas; horizontal, perfil derecho y frontal tal como se observa en la figura. Si solo Pe encontró la respuesta correcta, ¿qué respuesta dio Pe?
A) 15
B) 18
C) 17
D) 16
RESOLUCIÓN :
Rpta. : "C"
PREGUNTA 8 :

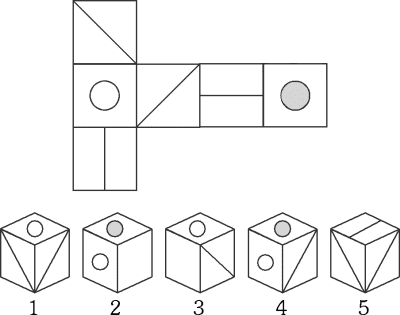

Cuando se dobla el cubo de la figura, establecer cuál(es) de los sólidos 1 a 5 se producen:
A) 1, 3
B) 4
C) 1, 2
D) 4, 5
E) 3, 4
RESOLUCIÓN :
Rpta. : "B"
