DIAGRAMA DE FLUJO EJERCICIOS RESUELTOS PDF HABILIDAD LÓGICO MATEMÁTICA

¿QUE ES UN DIAGRAMA DE FLUJO ?
Un diagrama de flujo es una forma esquemática de representar ideas y conceptos para resolver ciertos tipos de problema. A menudo, se utiliza para especificar algoritmos de manera gráfica.

Los diagramas de flujo usan formas especiales para representar diferentes tipos de acciones o pasos en un proceso.

Las líneas y flechas muestran la secuencia de los pasos y las relaciones entre ellos. Estos son conocidos como símbolos de diagrama de flujo.

Un diagrama de flujo es la representación gráfica del flujo o secuencia de rutinas simples. Tiene la ventaja de indicar la secuencia del proceso en cuestión, las unidades involucradas y los responsables de su ejecución, es decir, viene a ser la representación simbólica o pictórica de un procedimiento administrativo.

Los diagramas de flujo son muy utilizados para esquematizar los procesos, por ejemplo, de la secuencia lógica de un programa computacional.

También llamado “flujograma de procesos” o “diagrama de procesos”, representa la secuencia o pasos lógicos (ordenados) que debemos seguir para realizar una tarea mediante unos símbolos dentro de los cuales se describen los pasos a realizar.
EJEMPLO :
cocinar un huevo para otra persona
☛ Pregunto si quiere un huevo frito.
☛ Si me dice que si, lo frio, si dice que no ,lo hago hervido.
☛ Una vez cocinado le pregunto si quiere sal en el huevo.
☛ Si me dice que no, lo sirvo en un plato, si me dice que si ,le hecho sal y después lo sirvo en un plato.
Si te fijas los pasos no pueden cambiar su posición
Por ejemplo, sería imposible preguntarle si lo quiere frito después de haberlo hervido.

Es muy importante que los pasos sean una secuencia lógica y ordenada
PREGUNTA 1 :
En el diagrama de flujo
¿Qué valor de obtendrá al final del siguiente proceso?
A) 1
B) 7
C) – 8
D) 4

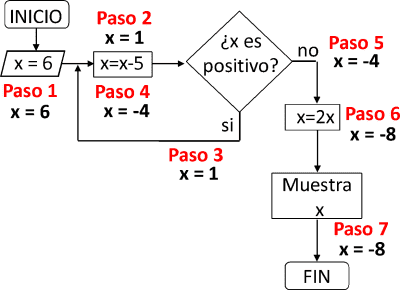

RESOLUCIÓN :
Realizamos los pasos indicados
El valor al final del proceso es −8
Rpta. : "C"
PREGUNTA 2 :
Dany le pide a Lila que analice el diagrama de flujo que se muestra, él le pregunta, ¿cuál sería la cifra terminal del número resultante en el diagrama, si el valor de N es 47? A lo que ella acertadamente, respondió:
A) 3
B) 7
C) 1
D) 4
RESOLUCIÓN :
Cuando ingresa N= 47, además S(N) = 11
→ N= 47 + 11 = 58
→ N= 3(58) – 1 = 173
Pero N=173 < 499
→ N= 173 + (1+7+3) = 184
→ N = 3(184) – 1 = 551
Ahora si, N= 551 > 499
→ nuevo valor N= 551 + (5)(5)(1) = 576
N= 576 + 11 = 587 → Es número primo
Por tanto, la cifra terminal de 587 es 7
Rpta. : "B"
PREGUNTA 3 :
Lewis quiere poner protección a sus carpetas de archivos con claves de hasta 3 dígitos, que serán los números pares impresos(resultado final del diagrama) generados por el diagrama de flujo que muestra la figura, para ello Lewis debe ingresar un número. Si Juan ingresó el número N = 777, ¿cuántas claves generó el diagrama de flujo?
A) 4
B) 3
C) 8
D) 5
RESOLUCIÓN :
Rpta. : "A"
PREGUNTA 4 :
Toty ha escrito el siguiente algoritmo usando un diagrama de flujo, cuyo propósito es generar números enteros mayores que cero. Si Toty ingresa el número N = 5, halle la suma de los números pares impresos por el algoritmo.


A) 18
B) 19
C) 22
D) 24
RESOLUCIÓN :
El algoritmo imprime los números:
12 (par)
6 (par)
Suma pares = 12 + 6 = 18
Rpta. : "A"
PREGUNTA 5 :
El gráfico adjunto muestra al algoritmo para tener acceso a un programa informático. ¿Qué valor toma x al fnal del proceso?  DIAGRAMA DE FLUJO
A) 27
B) 12
C) 15
D) 18
RESOLUCIÓN :
Rpta. : "B"
PREGUNTA 6 :
Edu ingresa el número N=20 en el siguiente diagrama de flujo y quiere saber número de veces que se imprimió Martes.
A) 0
B) 1
C) 2
D) 3
RESOLUCIÓN :
Rpta. : "D"
PREGUNTA 7 :
El siguiente diagrama de flujo simula una máquina que aumenta el dinero que se ingresa a través de la entrada E. Si Valeria ingresara S/ 7 por la entrada E, ¿cuántos soles obtendría a través de la salida S?
A) S/ 20
B) S/ 15
C) S/ 14
D) S/ 18
RESOLUCIÓN :
Rpta. : "A"
PREGUNTA 8 :
Un restaurante ofrece buffet de comida criolla a empresas. Un centro educativo va a agasajar a sus trabajadores de 2 locales: Sede central y Estimulación los cuales cuentan con 60 y 30 trabajadores respectivamente. Los promotores del centro educativo realizan la reserva online, por separado, en el restaurante. El programa de control de ventas calcula el total a pagar, en soles, mediante el siguiente algoritmo:
¿A cuánto asciende el gasto total, en soles, que tendrán los promotores?
A) 5100
B) 4070
C) 4770
D) 5450
RESOLUCIÓN :
Total a pagar :
60×55×0,8+30×60 = 4770
Rpta. : "C"
PREGUNTA 9 :
Interprete convenientemente el diagrama de flujo mostrado: Si hacemos ingresar por E la cantidad de – 8, entonces por S saldrá
A) 0
B) 6
C) 8
D) 1
Rpta. : "D"
PREGUNTA 10 :
En el siguiente diagrama de flujo determine el valor de A al final del proceso.


A) 17
B) 5
C) 8
D) 23
Rpta. : "A"
PREGUNTA 11 :
En el diagrama de flujo, si al inicio el valor de x es 17, ¿Qué valor de obtendrá al final del siguiente proceso?


A) 3
B) 47
C) 21
D) 19
Rpta. : "B"

Ejercicios resueltos de examen de admisión a la Universidad
