POLEAS Y ENGRANAJES EJERCICIOS RESUELTOS PDF

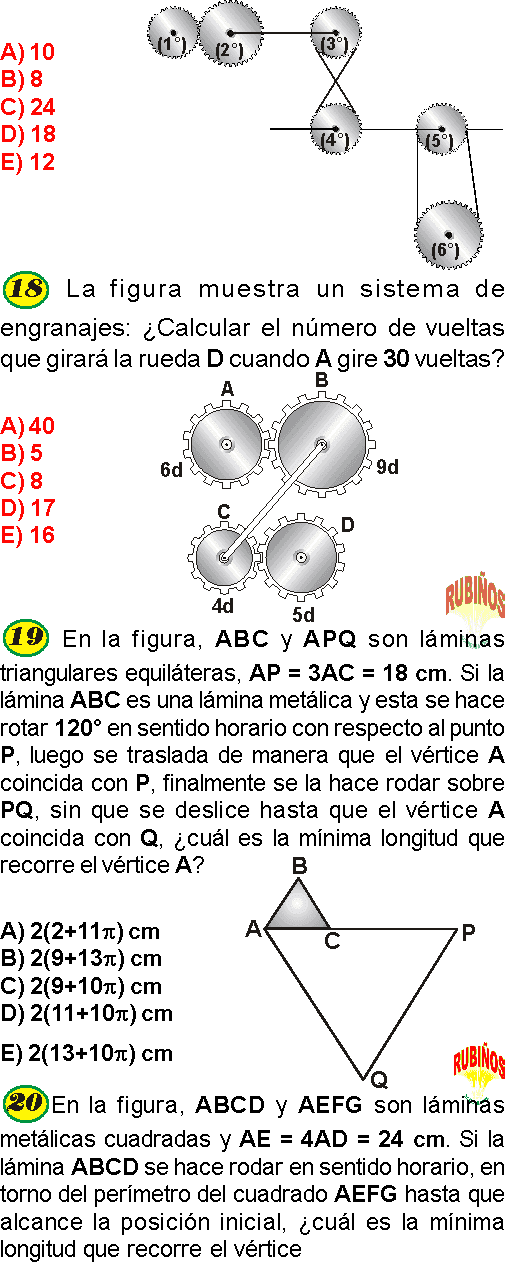

CLICK AQUI PARA VER PDF Los engranajes y las poleas son dos de las principales ruedas que permiten el movimiento de las máquinas. Podemos considerar: I) Transmisión por engranaje : Engranajes: Son ruedas en las cuales se han labrado dientes, las cuales transmiten el movimiento por rodadura y por deslizamiento del uno sobre el otro. cuando se traban y engranan entre sí. * Si el número de engranajes que conforman un sistema de engranajes es un número impar, entonces el último engranaje girará en el mismo sentido que el primero. * Si el número de engranajes que conforman un sistema de engranajes es un número par, entonces el último engranaje girará en sentido contrario al primero . Observa: II) Transmisión por correa (poleas) : A) Transmisión abierta: Tienen igual sentido de giro A) Transmisión cruzada: Tienen sentido inverso de giro EJERCICIO 1 : ¿En qué sentido gira el engranaje E, si A gira como indica la flecha. RESOLUCIÓN: RECUERDA : * Si el número de engranajes es un número impar girará en el mismo sentido que el primero. * Si el número de engranajes es un número par girará en sentido contrario al primero. * Al ser E el último engranaje de una cantidad impar de ellos, este tiene el mismo sentido de giro que A. gira en sentido horario. EJERCICIO 2 : Si el engranaje ‘‘B’’ se mueve en el sentido de la flecha. Indicar cuales se mueven hacia la derecha . A) B y C B) B y E C) C y E D) A,C y E E) N.A. RESOLUCIÓN : * Tomando como referencia el sentido de rotación del engranaje ‘‘B’’ y observando que los engranajes D y E están unidas por una cadena de transmisión cruzada donde tienen sentido inverso de rotación , se tendrá : rpta: ‘‘D’’ EJERCICIO 3 : En el tren de ruedas dentadas, el engranaje “A” es impulsado como indica la flecha . ¿Cuántas ruedas se mueven en el sentido horario? A) 1 B) 2 C) 3 D) 4 E) 7 Resolución: * Tomando como referencia la rueda impulsada y el tipo de transmisión por cadena abierta o cruzada , tenemos: En sentido horario se mueven 3 ruedas: (1), (2) y (3) rpta : ‘‘c’’ EJERCICIO 4 : ¿En que dirección gira la polea? RESOLUCIÓN : RECUERDA : Las poleas son dos ruedas conectadas por una faja que es la encargada de transmitir el movimiento, este puede hacerse de dos formas básicas veamos: Primera Forma: Si la rueda “A” se mueve en sentido Antihorario. La rueda “B” también se moverá en el mismo sentido. Segunda forma: Si la rueda “A” se mueve en sentido horario la rueda “B” se moverá en sentido contrario osea en sentido Antihorario. Como se observará el hombre al jalar hace que la rueda 1 gire en sentido horario, las ruedas 1 y 2 girarán en el mismo sentido, osea sentido horario, de igual manera las ruedas 2 y 4 girarán en sentido horario. Para las ruedas 3 y 4 girarán en el mismo sentido horario pues tienen el mismo eje de rotación. • Las ruedas 3 y 5 también giran en el mismo sentido, osea en sentido horario. EJERCICIO 5 : Prudencio al jalar la cuerda, hace girar la rueda ‘‘A’’, en sentido horario. ¿Decir cuántas ruedas giraran en sentido antihorario? A)1 B)2 C)3 D)4 E)5 Resolución : Como se observa el hombre al jalar hace que la rueda A gire en sentido horario, la rueda B gira en el mismo sentido, de igual manera las ruedas C y E giran en sentido horario y la rueda F gira en sentido antihorario. • Las ruedas C y D giraran en el mismo sentido horario pues tienen el mismo eje de rotación. Una rueda gira en sentido antihorario. Rpta : ‘‘B’’ EJERCICIO 6 : Si el engranaje 1 gira como indica la flecha, indica en qué sentidos giran los engranajes 9 y 16. RESOLUCIÓN: * Colocando flechas a los engranajes del sistema: Se aprecia que los impares giran en sentido horario y los pares giran en sentido antihorario. Luego, el engranaje 9 gira en sentido horario y el 16 en sentido antihorario. EJERCICIO 7 : En la figura la polea «M» gira en sentido antihorario. A)6 B)4 C)5 D)8 E)7 resolución : RPTA : ‘‘c’’ EJERCICIO 8 : Tito al jalar la cuerda hace girar la rueda «A», en sentido antihorario, ¿cuántas ruedas girarán en sentido horario? A)0 B)1 C)2 D)3 E)4 Resolución: Rpta : ‘‘B’’ EJERCICIO 9 : Si el engranaje 1 gira como indica la flecha, indica en qué sentidos giran los engranajes 15 y 24. reSOLUCIÓN: * Colocando flechas los engranajes del sistema: Se aprecia que los impares giran en sentido horario y los pares en sentido antihorario. Luego, el engranaje 15 gira en sentido horario y el 24 en sentido antihorario. EJERCICIO 10 : ¿En que dirección gira la polea? RESOLUCIÓN : Como se observará el hombre al jalar hace girar a la rueda 2 en sentido antihorario, pues las ruedas 2 y 1 por tener el mismo eje girarán en sentido antihorario, de igual manera las ruedas 3, 4 y 5 giran en sentido antihorario; las ruedas 5 y 6 giran también en sentido antihorario; mientras las ruedas 6 y 7 giran en sentido contrario, osea como la rueda 6 gira en sentido antihorario, la rueda 7 girará en sentido horario. ¡ NO OLVIDES ! TRANSMISIÓN POR CORREA Transmisión Abierta Transmisión Cruzada Si el engranaje “1” se mueve en el sentido de la flecha. Indicar cuales se mueven en sentido antihorario. A) 1, 2, y 3 C) 2,3 y 4 B) 3 y 4 D) Sólo 4 E) Todos Si el engranaje “6” se mueve en el sentido de la flecha, indicar cuáles se mueven en sentido antihorario. A) 1; 2 y 5 B) 2; 3; 5 y 6 C) 3; 5 y 6 D) 2; 4; 5 y 6 E) 1 ;3 Y 5 Si el engranaje A gira como indica la flecha, indica cuáles giran en sentido horario. A) A y C B) C y E C) B y E d) D y E E) A y C Si el engranaje “E” se mueve en el sentido de la flecha. Indicar cuáles se mueven en sentido antihorario. A) C B) A y B C) D D) A y C E) C y E Si el engranaje E gira en el sentido de la flecha, indica cuáles giran en sentido antihorario.
